| uasb布水系統圖 |
| 發布者：成都優普環保設備工程有限公司 發布時間：2022/5/7 點擊次數：4045 |
uasb布水系統圖

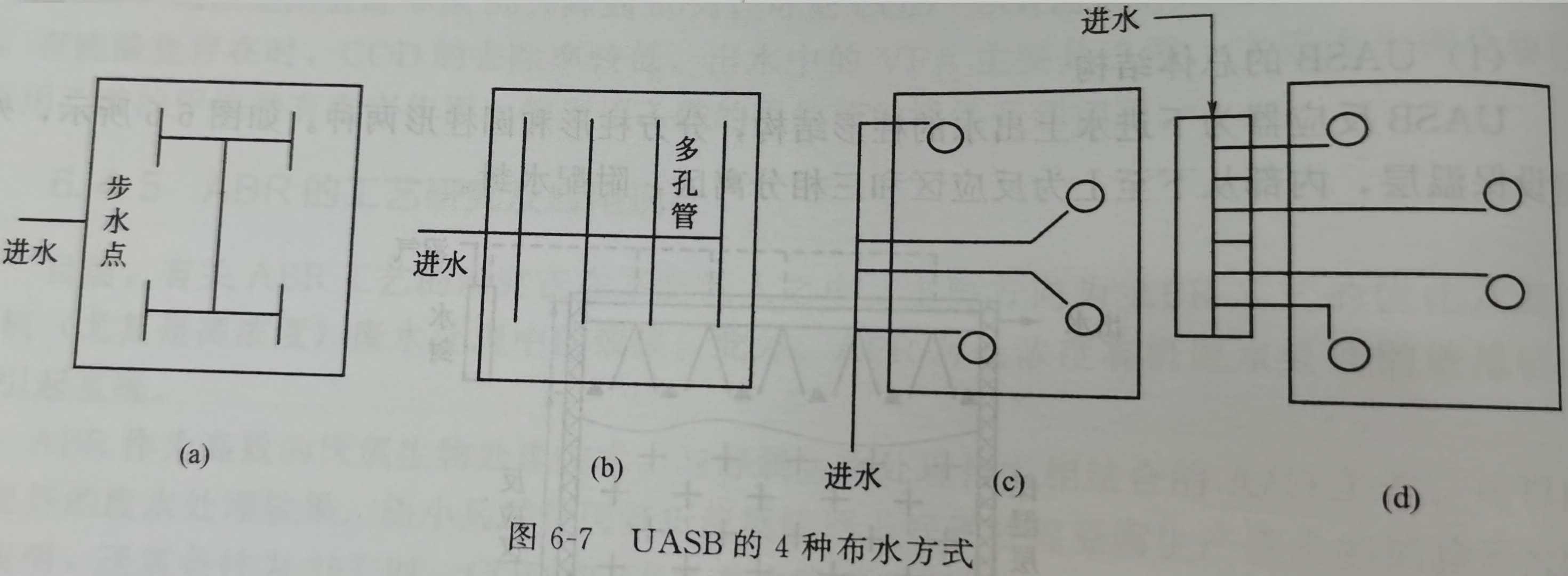

uasb布水系統圖 uasb布水器是UASB的重要組成部分，它使污水沿底面均布，在底部與污泥充分混合。如圖所示，布水器的布水方式主要有等阻力布水、大阻力布水、逐點脈沖式布水和堰式布水4種。 進水 上流式厭氧污泥床反應器流程是：廢水由反應器底部進入，靠水力推動，污泥在反應器內呈膨張狀態，反應器下部是濃度較高的污泥床，上部是濃度較低的懸浮污泥床。有機物在污泥床中轉化為甲烷和二氧化碳等。反應器的上方設置一個專門的氣、液、固三相分離器，所產生的甲烷從上部進入集氣系統，污泥則靠重力返回到下面的反應區，循環使用，上清液從上部排出，氣體則在三相分離器下面進入氣室而排出。 在反應器外增設沉淀池，能使污泥回流，也可增加反應器內生物量，去除懸浮物，改善出水水質，縮短投產期。如果發生污泥大量上浮，也可通過回收污泥以穩定工藝。污水經厭氧處理后，直接外排，設置外沉淀池更為必要。但如污水經厭氧處理后，還需進行好氧補充處理，可不設置外沉淀池。這樣簡化了流程，也方便運行。 升流式厭氧污泥床反應器易發生短流現象，且設備緩沖能力小，對水質和負荷較敏感，因此要求進水和負荷相對穩定，管理操作要規范。它與普通消化池相比進水中允許的懸浮物濃度要低得多，特別是難消化的有機污染物固體。 ①進水配水系統進水配水系統主要是將廢水盡可能均勻地分配到整個反應器，具有UASB反應器主要由以下幾部分構成一定的水力攪拌功能。 ②反應區其中包括污泥床區和污泥懸浮層區，有機物主要在這里被厭氧菌所分解，是反應器的主要部位。 ③三相分離器 零由沉淀區、回流縫和氣封組成，其功能是把沼氣、污泥和液體分開污泥經沉淀區沉淀后由回流縫回流到反應區，沼氣分離后進入氣室。三相分離器的分離效果將直接影響反應器的處理效果。 ④出水系統其作用是把沉淀區表層處理過的水均勻地加以收集，排出反應器。 ⑤氣室也稱集氣罩，其作用是收集沼氣。 ⑥浮渣清除系統其功能是清除沉淀區液面和氣室表面的浮渣。如浮渣不多可省略。 ⑦排泥系統其功能是均勻地排除反應區的剩余污泥。 UASB反應器的斷面形狀一般為圓形或矩形。反應器常為鋼結構或鋼筋混凝土結構。當采用鋼結構時，常采用圓形斷面；當采用鋼筋混凝土結構時，則常用矩形斷面。由于三相分離器的構造要求，采用矩形斷面便于設計和施工。 uasb布水系統圖UASB反應器的斷面形狀一般為圓形或矩形。反應器常為鋼結構或鋼筋混凝土結構。當采用鋼結構時，常采用圓形斷面；當采用鋼筋混凝土結構時，則常用矩形斷面。由于三相分離器的構造要求，采用矩形斷面便于設計和施工。 |
